Porøse tantalstenger

Forskere har bekreftet gjennom cellekultur at osteoblaster har en bindingsreaksjon med rent tantalmetall og at tantal er et metall med langsiktig biokompatibilitet. De siste årene har porøst tantalmetall laget av tantal blitt mye brukt innen ortopedi. Med en samlet sammenkoblet porøsitet på 75 til 80 prosent og en gjennomsnittlig porestørrelse på 430 μm, oppnår tantalimplantater god biologisk fiksering med bein og er egnet for rask vevsvekst i menneskekroppen. Men på grunn av begrensningene i forberedelses- og prosesseringsprosessen, har de nåværende porøse tantalimplantatene en enkelt porekanal og ujevn porestruktur og er ikke kontrollerbare; fordelingen av porestrukturen er ikke ensartet og poreforbindelsen er dårlig, noe som resulterer i dårlige mekaniske egenskaper til de porøse tantalimplantatene som matcher det menneskelige beinet og dårlig osteokonduktivitet og osseointegrasjonsytelse, noe som begrenser deres anvendelse og ytelse i det ortopediske feltet.

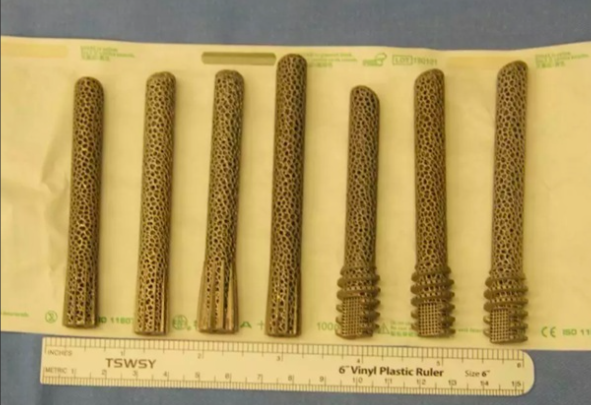

Fabrikken vår tilbyr en porøs tantalstav, som tilhører feltet for menneskelig implantatmaterialteknologi. Denne porøse tantalstaven omfatter en gjenget seksjon og en flertrinns poreseksjon; gjengeseksjonen har en lengde på 30 mm og en diameter på 14 m, mens flertrinns poreseksjon har en lengde på 70 mm og en diameter på 10 mm. Gjengeseksjonen og flertrinns poreseksjon er penetrert av en tredimensjonal sirkulær pore; diameteren til den tredimensjonale sirkulære poren varierer fra 100 til 1000 μm, og porediameteren til den sirkulære poren er fordelt i en gradient fra liten til stor fra den gjengede seksjonen til flertrinns poreseksjon.

Stangen har en gradientfordeling av tredimensjonale porer, og fordelingen av porene på tantalstaven er jevn og kontrollerbar, noe som fremmer osteokonduktivitet og osseointegrasjon, og strukturen til porene kan justeres, og de mekaniske egenskapene som modulus av elastisitet kan justeres, som er nærmere egenskapene til det menneskelige skjelettet, uten problemet med stressskjerming. Mange data viser at våre porøse tantalstaver har en trykkstyrke på 120-180 MPa, en elastisitetsmodul på 10-20 GPa og en porøsitet på 75-85 prosent.

Følgende er de spesifikke trinnene.

(1) Konstruer en tredimensjonal modell av den porøse tantalstangen i en tredimensjonal programvaremodell.

(2) Etter utskriftsretningen til den oppnådde tredimensjonale modellen og innstilling av substratet, lagdeling av den tredimensjonale modellen, nevnte lagdeling omfatter å dele den tredimensjonale modellen i flere lag med tredimensjonale strukturer med samme tykkelse langs utskriften retning, lagre og importere en fil i det tilsvarende formatet.

(3) Importere den oppnådde formatfilen til en 3D-skriver for 3D-utskrift for å oppnå porøse tantalstaver.

En 3D-modell av den ovennevnte porøse tantalstangen er konstruert i en 3D-programvaremodell. Det er ingen spesiell begrensning på metoden for å oppnå 3D-modellen, det er tilstrekkelig å bruke 3D-modellbyggingsprogramvare kjent for fagfolk på området, så lenge det er mulig å bygge en 3D-modell som passer godt med nevnte porøse tantal stang.

Etter å ha oppnådd den tredimensjonale modellen, blir utskriftsretningen til den tredimensjonale modellen bestemt og underlaget er satt, den tredimensjonale modellen blir deretter lagdelt, som består av å dele den tredimensjonale modellen i flere lag med samme tykkelse langs utskriftsretningen, lagre og importere filen i det tilsvarende formatet.

Det er ingen spesielle begrensninger på utskriftsretningen, det er tilstrekkelig at de porøse tantalstavene er trykt i perfekt stand. Det er ingen spesielle begrensninger på materialet til underlaget, hvilket som helst materiale kan brukes, spesielt for eksempel titan.

Prinsippet for 3D-utskrift er å legge et lag med tantalmetallpulver på underlaget med en nal, og deretter bestråle pulveret raskt med en laserstråle under kontroll av et skanningsoscilloskop i en bestemt bane, noe som får det til å smelte og størkne, og danner et metallurgisk kledningslag, senk deretter substratet til samme høyde som tykkelsen på enkeltlaget som er avsatt og legg et lag med pulver for laserskanningsbehandling, gjenta denne prosessen til slutten av hele tantalstaven dannes.

Etter lagdelingsprosessen er tykkelsen på hvert lag fortrinnsvis<0.3 15=" 45=" mm.=" 3d=" printing=" parameters=" preferably=" include=" laser=" and=" substrate=" temperature.=" "="" the="" material="" is="" a="" spherical="" tantalum="" powder="" of="" to="" has="" purity="">99,9 prosent, et oksygeninnhold på<500 a="" sphericity="" of="">90 og en Hall strømningshastighet på<10s>

Blant laserparametrene er det positive ufokuserte punktet fortrinnsvis 135 μm, hastigheten er fortrinnsvis 15 0 mm/s, linjeavstanden er fortrinnsvis 0,15 mm og effekten er fortrinnsvis 250 w.

Substrattemperaturen er fortrinnsvis > 60 grader, videre foretrukket 100 grader.

Det er ingen spesiell begrensning på modellen til 3D-skriveren, hvilken som helst modell kan brukes. Fortrinnsvis benyttes en 3d-printer med modellnummer fs271m.

Metoden bruker rent tantalpulver som råmateriale for 3d-utskrift av tantalstaver, noe som sikrer den tette tettheten til de solide tantalstavene og sikrer at den porøse tastaven har utmerkede mekaniske egenskaper; kombinert med det faktum at den ytre overflaten av de porøse ta-stavene har runde hull med en gradient porestørrelse, er biokompatibiliteten til de porøse tantalstavene forbedret.

Populære tags: porøse tantalstenger, leverandører, produsenter, fabrikk, tilpasset, kjøp, pris, tilbud, kvalitet, til salgs, på lager
